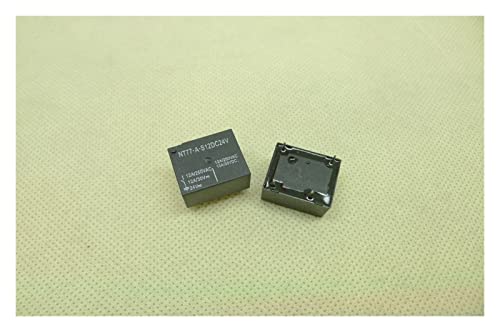

Relais de puissance NT77-A-S12DC24V à 4 broches isolation bobine 24V DC

Conception technique du relais NT77-A-S12DC24V

Le relais de puissance NT77-A-S12DC24V se distingue par sa configuration monopolaire à fermeture, optimisée pour les applications nécessitant une coupure nette et franche du secteur. Le contrôle par une bobine de 24V continue permet une faible consommation d'énergie au maintien, évitant l'échauffement global de votre boîtier électronique lors des phases d'activation prolongées.

Détails d'intégration et brochage

Les 4 broches du relais sont disposées de manière standardisée pour respecter les distances d'isolement minimales entre les pistes de commande et de puissance. Cela prévient les risques d'amorçage et garantit une sécurité matérielle accrue lors de la manipulation de charges sous 125VAC avec une intensité atteignant 12A.

Spécifications environnementales

• Température de fonctionnement : -40°C à +85°C
• Rigidité diélectrique : 1500VAC entre bobine et contacts
• Temps de réponse à l'enclenchement : ≤ 10 ms
• Temps de relâchement : ≤ 5 ms
